INDUCCION SENA



PROCESO DE INDUCCION

Descripción: la inducción es el punto de partida en el cual el aprendiz reconoce la estrategia de formación y aprendizaje que el Sena ofrece, integralmente el papel que desempeña el aprendiz Sena en el marco de aprendizaje es la formación de proyectos como estrategia, cuyo objetivo es garantizar la integración del proceso de formación, en tanto los proyectos nos permiten desarrollar competencias de un programa de manera integrada. Por lo tanto todas las actividades se abordaran bajo esta temática y guiaran el aprendiz para que comprenda cada uno de los ejes temáticos sobre los cuales se desarrollan en forma integrada todas las actividades de aprendizaje.

Ejes temáticos:
1. Formulación de proyectos; es la inmersión del aprendiz en la estrategia de formación de proyectos. Para que el aprendiz logre identificar ideas y oportunidades para resolver problemas o necesidades del entorno. Que le permitan además identificar la relación entre el proyecto definido y el programa de formación.


2. Gestión tecnológica; es la identificación y apropiación de los diferentes recursos tecnológicos que nos ofrece el Sena a los aprendices en cuanto se refiere a las tecnologías de la información y comunicaciones (TIC), ambientes de aprendizaje y tecnologías que ofrece el centro de la formación para el desarrollo de las competencias del programa de formación.


3. Conocimiento del entorno:

· Contextualización internacional: avances tecnológicos y brechas tecnológicas relacionadas con los indicadores de competitividad. Países y entidades internacionales con gestión de estas tecnologías.

· Contextualización nacional: comportamiento del mercado laboral, estadísticas nacionales y regionales, empresas de la región y los sectores económicos que atiendes el centro, tecnologías que integra el sector productivo.

· Contexto institucional: plan estratégico institucional, plan tecnológico del centro, programa de bilingüismo, emprendimiento y fondo emprender, producción de centros, alternativas para la etapa practica.

4. Construcción del a ruta de aprendizaje:

· Uno de los productos más importantes del proceso de inducción es el reconocimiento de los aprendizajes previos, esto es, la identificación del perfil de inicio del aprendiz frente al programa de formación, para poder construir conjuntamente con el su ruta de aprendizaje.

· La identificación de los estilos de aprendizaje, permite a los instructores permite descubrir el potencial que posee el aprendiz para el logro de los resultados de aprendizajes, y brinda información para identificar y utilizar diferentes técnicas didácticas para mejorar su aprendizaje.

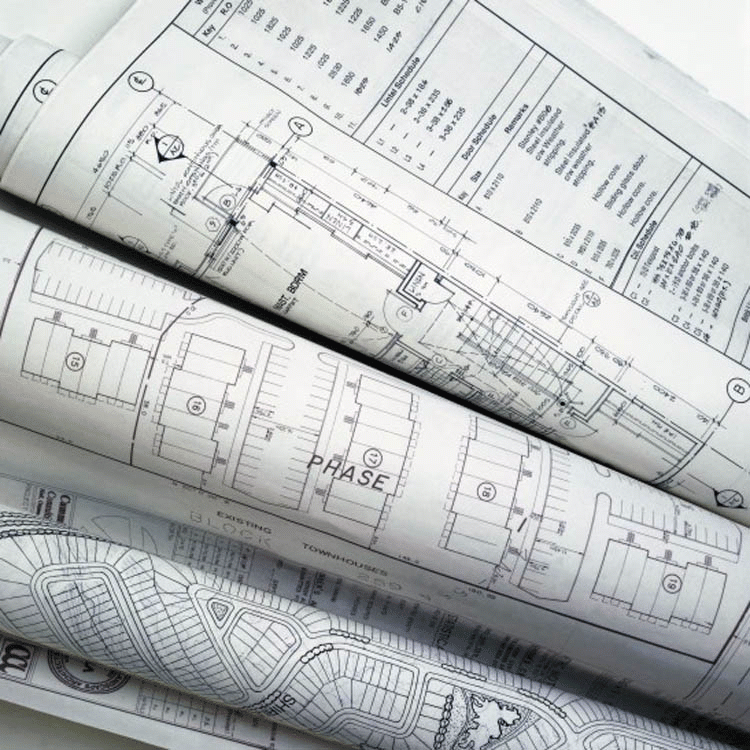

PRESENTACION DE PLANOS ARQUITECTONICOS


La presentación de planos va regida por unas normas o reglas implementadas a nivel nacional con el fin de controlar el proceso de la elaboración de planos, estas normas ayudan a mejorar la producción y calidad en la presentación de planos, también especifican el contenido y orden de la información técnica que estos contienen, ejemplo:
· La utilización de formatos con tamaños estandarizados.
· El estilo y tamaño del texto.
· Los espesores y tipos de líneas.
· La información y tamaño del rotulado.

Así mismo las normas especifican las vistas y secciones que deben contener los planos de acuerdo al proyecto a ejercer, normalmente los planos que se utilizan son:

CONTENIDO DEL PLANO Nº 1
- Planta de localización
- Planta de ubicación
- Índice de planos
- Planta de cubiertas

CONTENIDO DEL PLANO Nº 2
- Planta arquitectónica dimensionada
- Planta amoblada
- Tabla de puertas y ventanas

CONTENIDO DEL PLANO Nº 3
- Elevaciones
- Secciones

CONTENIDO DEL PLANO Nº 4
- Planta de tubería hidráulica y sanitaria
- Detalles de baños y cocinas
- Isometrías de tuberías

CONTENIDO DEL PLANO Nº 5
- Planta eléctrica
- Diagrama unifilar
- Listado de materiales para instalaciones eléctricas

CONTENIDO PLANO Nº 6
- Planta estructural
- Detalles estructurales

HERRAMIENTAS DEL DIBUJO





El lápiz y el portaminas:
Son los útiles más usados cuando se comienza a diseñar un objeto. Los lápices están formados por una larga mina de grafito rodeada por madera. A medida que utilizamos el lápiz, la mina se agota. El lápiz y el portaminas se emplean para realizar dibujos sujetos a modificaciones.

La característica básica de un lápiz o un portaminas es la dureza de la mina, a saber:
Las minas blandas se utilizan para dibujos sobre los que, probablemente, se realizarán varias modificaciones posteriores: se borra, se redibuja, etc. Por ejemplo, se emplean para elaborar los bocetos de una pieza.
Las minas duras se emplean para trazos correspondientes a dibujos definitivos. Por ejemplo, para dibujar croquis, con las líneas bien rectas, fijando las dimensiones de la pieza dibujada, etc.

NÚMERO
DUREZA
APLICACIÓN
1
2B
Muy blando y negro.
Esbozos sobre cartulinas.
2
B
Blando y negro.
Bocetos y escritura sobre papel fino.
2
HB
Semiblando y negro.
Realización de croquis.
3
F
Semiblando.
Escritura, bocetos y croquis.
4
H
Semiduro.
Croquis y dibujos a lápiz.
4
2H
Duro.
Dibujos a lápiz delineados.


Borradores:
Las más habituales son los borradores elásticos hechos de caucho. Lo más importante es que no ensucien el papel. Como son auténticas «esponjas», no se deben tener en la mano mucho rato, ya que absorben la grasa y el sudor. Cuando se ensucien hay que limpiarlas frotando sobre un papel aparte.
Los rotuladores para dibujo, estilógrafos:
Los trazos realizados con lápiz no resultan duraderos; es fácil borrarlos empleando, simplemente, una goma de borrar. Por tanto, cuando el dibujo que vamos a realizar es ya definitivo, necesitamos útiles que proporcionen trazados indelebles, como los rotuladores. Los aptos para dibujo técnico son de un tipo especial: los estilógrafos, que proporcionan trazos con grosores estándar, normalmente de 0,2, 0,4, 0,6 ó 0,8 mm.



Escuadra: es una plantilla con forma de triángulo rectángulo isósceles que se utiliza en dibujo técnico. Pueden ser de diferentes tamaños y colores o tener biseles en los cantos que permitan ser usadas con rotring. Posee un ángulo de 90º y dos de 45º. Puede estar hecho de diversos materiales, aunque el más común es el plástico transparente.
Transportador de ángulos: es una herramienta de dibujo que nos permite medir y construir ángulos. Consiste en un semicírculo graduado con el que podemos medir ángulos convexos (hasta 180º).

Escalímetro: es una regla especial cuya sección transversal tiene forma prismática con el objeto de contener diferentes escalas en la misma regla. Se emplea frecuentemente para medir en dibujos que contienen diversas escalas. En su borde contiene un rango con escalas calibradas y basta con girar sobre su eje longitudinal para ver la escala apropiada.

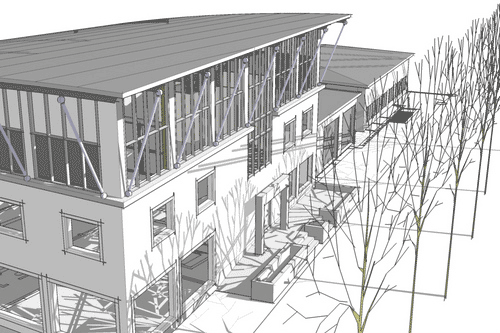

DIBUJO TECNICO


DIBUJO TECNICO
Es un sistema de representación gráfico de diversos tipos de objetos, con el propósito de proporcionar información suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar la futura construcción y mantenimiento del mismo. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre papel u otros soportes planos.
Los objetos, piezas, máquinas, edificios, planes urbanos, etc., se suelen representar en planta (vista superior, vista de techo, planta de piso, cubierta, etc.), alzado (vista frontal o anterior y lateral; al menos una) y secciones (o cortes ideales) indicando claramente sus dimensiones mediante acotaciones; son necesarias un mínimo de dos proyecciones (vistas del objeto) para aportar información útil del objeto.

QUE ES AUTOCAD ?


AUTOCAD

Programa CAD (Diseño Asistido por Computadora) introducido al medio en 1982 con la versión Release 1, desde entonces es el programa de diseño más versátil utilizado a nivel mundial, ya que nos permite dibujar en 2 y 3 dimensiones de una manera ágil, completa en información técnica y estéticamente perfecta comparado con el dibujo tradicional a mano.

Autodesk empresa creadora, ha mantenido la costumbre de actualizar y mejorar cada versión del programa en periodos de 1 a 2 años, dándole al usuario facilidad de manejo y una gran variedad de herramientas de dibujo.

A continuación todas las versiones de Autocad:

• Versión 1.0 (Release 1) - año 1982.
• Versión 1.2 (Release 2) - año 1983.
• Versión 1.3 (Release 3) - año 1983.
• Versión 1.4 (Release 4) - año 1983.
• Versión 2.0 (Release 5) - año 1894.
• Versión 2.1 (Release 6) - año 1985.
• Versión 2.5 (Release 7) - año 1986.
• Versión 2.6 (Release 8) - año 1987.
• Autocad versión 9 - año 1987.
• Autocad versión 10 - año 1988.
• Autocad versión 11 - año 1990.
• Autocad versión 12 - año 1992.
• Autocad versión 13 - año 1994.
• Autocad versión 14 - año 1997.
• Autocad 2000 - año 1999.
• Autocad 2001 - año 1999.
• Autocad 2002 - año 2001.
• Autocad 2004 - año 2003.
• Autocad 2005 - año 2004.
• Autocad 2006 - año 2005.
• Autocad 2007 - año 2006.
• Autocad 2008 - año 2007.
• Autocad 2009 - año 2008.
• Autocad 2010 - año 2009.
• Autocad 2011 - año 2010.

EMPRESAS PARA LABORAR


· Empresas de arquitectura
· Empresas de construcción
· Secretaria de planeación e infraestructuras
· Departamento de diseños
· Empresas de manufacturas

PERFIL LABORAL

El desarrollador grafico debe tener la capacidad de realizar; levantamiento o temas de datos en campo, digitalización en 2D y 3D de acuerdo a especificaciones técnicas suministradas por arquitectos o ingenieros, interpretación y presentación de planos completos y precisos técnicamente, elaboración de modelos a escala de proyectos, estimativos de costos y cantidad de materiales.
